ตู้ลำโพงแบบ OPEN BAFFLE

ตู้ลำโพงแบบ OPEN BAFFLE หลักการคือเป็นแผงกั้นคลื่นเสียงด้านหน้าและด้านหลังไม่ให้เจอกัน นิยมใช้กับแอมป์หลอด ไดร์เวอร์ที่นิยมส่วนมากจะเป็นแบบ Fullrange หรือ Co-axial ความไวสูง 90 db ขึ้นไป ส่วนมากมีแต่แบบอลังการทั้งนั้น ดูตามรูปไดร์เวอร์แต่ละดอกน่าจะราคาสูงมากตามซิสเต็มที่ใช้ฟัง ตู้แบบนี้มีสูตรคำนวนเพื่อให้ได้เสียงออกครบถ้วน  โดยใช้ข้อมูลของไดร์เวอร์มาหาค่า แล้วกำหนดขนาดแผงไม้ ซึ่งยากไปสำหรับผม (อีกแล้ว) หมายเหตุ: รูปภาพที่ลงประกอบนำมาจากเวป ตปท. นะครับ

แต่ที่ผมทำนี้เป็นแบบมั่ว วิศวะกะ คือใช้กะเอา เพราะลำโพงที่เอามาทำเป็นลำโพงเก่าไม่มีสเปก ไปเดินเล่นบ้านหม้อได้มาราคาคู่ละ 300 บาท ยี่ห้อ RCA ขนาด 4x10 นิ้ว เห็นแปลกดีเลยคิดว่าน่าลองทำเล่นดู ผิดพลาดยังไงก็เสียหายไม่มากถือว่าได้สนุกกับการทำ ถ้าออกมาเสียงพอได้ก็โชคดีไป ค้นหาดูรูปและข้อมูลในเวปต่างๆ แล้วก็กำหนดขนาดขึ้นเอาเอง และเพิ่มเสียงแหลมเข้าไปอีกตัวเผื่อจะช่วยให้เสียงใสขึ้น โดยใช้ทวีตเตอร์ของ vifa ขนาด 5.5 cm. ส่วนแผ่นไม้ฝากให้น้องๆ ช่วยทำให้ เพราะผมไม่มีเครื่องมือ หลังจากได้มาก็ลงมือประกอบ ใช้เหล็กฉากยึดเอาง่ายๆ เสร็จแล้วต่อสาย แค่นี้ก็เสร็จแล้ว

ดอกลำโพงฟลูเร้นท์ที่ซื้อมาคู่ละ 300 บาท

ทวีตเตอร์ vifa ของเก่าเก็บไว้นานแล้ว เอามาเพิ่มเสียงแหลม

ตัดไม้อัดขนาด 10 มม. ตามแบบที่สเก็ตขึ้น

ขายึดเหล็กฉากข้างละตัว ใช้หลายตัวก็จะมั่นคงขึ้น

ขาค้ำยันเรียบร้อยทั้ง 2 ข้าง

ติดตั้งดอกลำโพงเรียบร้อย

เชื่อมสายลำโพงกับขั้วต่อ

เสร็จแล้วง่ายๆ ไม่มีอะไรซับซ้อน เอาไปลองฟังได้

มาลองฟังเสียงกัน ผมวางลำโพงไว้ข้างหน้าง่ายๆ หาตำแหน่งวางยากหน่อยเนื่องจากห้องแคบ โดยลำโพงคู่หลังไม่ได้ยกออกไปเพราะเซ็ตเสียงไว้ดีแล้ว รื้อออกเดี๋ยวยุ่ง ลำโพงแบบนี้เค้าบอกว่าเหมาะกับแอมป์หลอดแต่ผมไม่มี ไม่เป็นไรใช้แอมป์ทรานซิสเตอร์ฟังเอาก็ได้ เปิดครั้งแรกเสียงที่ได้ออกแนวสด กลาง+แหลมดีใช้ได้ เสียงลอยอยู่กลางห้องเลย แปลกมาก ส่วนเบสไม่ต้องพูดถึงไม่มีครับ เพราะดอกลำโพงเล็กกับขนาดของแผงไม้เล็กแบบนี้ให้เสียงเบสไม่ได้อยู่แล้ว เหมาะเอาไว้เปิดเบาๆ กับแอมป์วัตต์ต่ำๆ ฟังเพลงร้องดนตรีน้อยชิ้นเพลินๆ เสียงใสใช้ได้เลย หลังจากนั้นผมลองเพิ่มซับวูฟเฟอร์ดู สิ่งที่ได้เพิ่มมาคือเสียงเบสช่วยให้ได้บรรยากาศดีขึ้นอีกเยอะ ลงทุนไม่กี่บาทแค่นี้ก็คุ้มค่าแล้วครับ

แนะนำเวป www.เพลงลูกทุ่งไทย.com ดูได้ตลอด 24 ชม. ช่วงทดลองแพร่ภาพครับ ตามลิ้งค์เลย http://www.xn--12clb7db1b7asb6qi3fzcwc.com/ มาฟังเพลงไทยกันครับ

GAINCLONE : LM3875

แอมป์ GAINCLONE ตัวนี้เป็นตัวเก่าทำเมื่อ 5-6 ปีที่ผ่านมา เป็นแอมป์ตัวแรกที่เริ่มหัดทำ (คนละตัวกับไฮบริดแอมป์ที่เคยลงในบทความก่อนหน้านี้) ตอนนั้นยังงงๆ กับการอ่านวงจร เพราะไม่มีความรู้และประสบการณ์ทางด้านอีเล็คโทรนิคเลย แต่ก็พยายามทำออกมาจนสามารถใช้ฟังเพลงได้ จากนั้นก็เปลี่ยนไปทำแอมป์ตัวอื่นต่อ ส่วนแอมป์เกนโคลนตัวนี้ก็เก็บลงกล่องไว้ไม่ได้เปิดฟังเลย จนมาวันนี้ได้โอกาสเอาออกมารื้ออัพเกรดดูซักหน่อย โดยการจับแยกส่วนทั้งหมดแล้วต่อใหม่แบบ P2P เพราะอุปกรณ์น้อยมากการต่อจึงไม่ยากเท่าไหร่ จัดการเปลี่ยนอุปกรณ์บางตัวพวกรีซิสเตอร์กับคอนเดนเซอร์ ภาคจ่ายไฟเปลี่ยนใหม่และจัดวางให้เป็นระเบียบขึ้น แต่หลักๆ ก็ยังคงเหมือนเดิมเพราะไม่อยากเสียเงินเพิ่ม วงจรใช้แบบ non-invert คือ input ไม่กลับขั้ว ส่วนแบบ invert ก็มีคนนิยมมากทำเสียงดีเหมือนกัน แล้วแต่ความชอบครับ ก็ไม่มีอะไรแปลกใหม่ แอมป์ตัวนี้เสียงดีครับ มีชุดคิดขายด้วย ราคาไม่แพง ทำเล่นฟังเพลงคุ้มสุดๆ

วงจรแบบ invert

วงจรแบบ non-invert ที่ผมใช้ทำ

ต่อแบบเชื่อมขาติดกันเลยไม่มีแผ่นปริ้น

เปลี่ยนภาคจ่ายไฟใหม่

แล้วจับยัดลงกล่องเก่าๆ

พร้อมฟังเพลงแล้วครับ

🎵️ 🎼️ 🎶 ฝากชมเวป www.เพลงลูกทุ่งไทย.com ดูได้ตลอด 24 ชม. ช่วงทดลองแพร่ภาพครับ  http://www.xn--12clb7db1b7asb6qi3fzcwc.com/

ฝากกดไลค์กดแชร์ด้านล่างเพจด้วย มาฟังเพลงไทยกันขอบคุณครับ

QUAD 405 CLONE : POWER AMP 100 watts

 คราวนี้อยากได้แอมป์ที่มีกำลังขับซัก 100 Watts เสริชดูในเน็ตเจอ QUAD 405 เป็นแอมป์ดังในอดีตจากอังกฤษ ปี 1975 ออกแบบโดย Peter J. Walker ได้รับรางวัล Queen’s Award for Technological Achievement ปี 1978 เป็นแอมป์ Current Damping ออกแบบมาเพื่อใช้กับลำโพง Electrostatic ของ Quad เอง (บริษัท QUAD ทำลำโพงขายมาก่อน) ด้วยความที่เสียงมีเอกลักษณ์โดดเด่นจึงทำให้ได้รับความสนใจและเป็นที่นิยมตลอดมา

วงจรต้นฉบับ

ต่อมาได้มีฝรั่งนัก Modify เก่งๆ  ทำการแก้ไขปรับปรุงบางจุดเพื่อให้นำมาใช้กับลำโพงประเภท Dynamic และ ลำโพงรุ่นใหม่ๆ ทั่วไปในปัจจุบันได้ และเช่นเคยได้มีผู้นำมาทำเป็น QUAD 405 CLONE ขายกัน ทั้งแบบประกอบสำเร็จลงกล่อง เหมือนต้นฉบับทุกอย่าง หรือเป็นแบบชุด KITS ที่มีแบบประกอบบัดกรีลงอุปกรณ์ให้ และแบบ PCB ที่ต้องมาประกอบบัดกรีเอง

แบบที่ซื้อมา แต่ไม่ได้ลงอุปกรณ์เหมือนในรูปต้องบัดกรีเอง

ผมเลือกแบบที่เอามาบัดกรีเองเพราะราคาถูกและมีขายในประเทศไม่ต้องสั่งจาก Ebay เลยซื้อมาลองดูอีกซักเครื่อง เป็นบอร์ดที่ผลิตมาจากจีนมีการปรับปรุงวงจรและอุปกรณ์บางตัวจากต้นฉบับเพื่อความเหมาะสมให้เข้ากับอุปกรณ์ที่มีขายในปัจจุบัน ในชุดมีแผ่น PCB ที่มีลายพิมพ์วงจรกำหนดค่าอุปกรณ์ และชิ้นส่วนอุปกรณ์ทั้งหมด ให้ 2 ชุด (แบบสเตอริโอ)

การโมจุดต่างๆ ของทางเมืองนอก

ผมลองหาข้อมูลดูเห็นทางเมืองนอกมีการโมฯ แก้ไขปรับปรุงบางจุดให้ดีขึ้นก็เลยลองทำตามบ้าง http://www.diyaudio.com/forums/solid-state/196210-quad-405-clone-7.html ผมทำตามบางส่วนโดยอุปกรณ์หลักๆ ใช้ของที่มีมาให้เปลี่ยนแปลงเฉพาะตัวเอ้าท์พุททรานซิสเตอร์ กับค่ารีซิสเตอร์บางตัว และเนื่องจากในวงจรมี IC op-amp จึงสามารถอัพเกรดเพื่อให้เสียงดียิ่งขึ้นได้อีก โดยการเปลี่ยนเบอร์ตามที่เค้าแนะนำไว้ (ดูรูปประกอบ) แต่ทั้งนี้ก็ต้องเปลี่ยนค่าอุปกรณ์บางตัวใหม่ เพื่อให้ได้ค่า Sensitivity กันกับ IC ที่เค้าคำนวนไว้ ไม่งั้นจะเกิดการฮัม หรือเสียงรบกวน หรือเลวร้ายก็อาจทำให้เกิดออสซิเลส ทำให้วงจรเสียหายได้ อันนี้ก็ต้องลองดูกันเอาเองครับ ซึ่งผมลองมั่วๆ หาอ่านข้อมูลจากคนที่โมฯแล้วมาปรับใช้แก้ไขตามก็ใช้ได้ ไม่มีปัญหา หม้อแปลงที่ใช้ 32-35 V ขนาด 5 แอมป์ขึ้นไป ถ้าต้องซื้อใหม่ก็แนะนำให้ใช้แบบ Toroidal ครับ แต่บังเอิญผมมีแบบ EI อยู่แล้วก็เลยต้องใช้ประหยัดเงินดีกว่า

Toroida

Toroida

Toroida

คัดแยกชิ้นส่วนเตรียมประกอบ

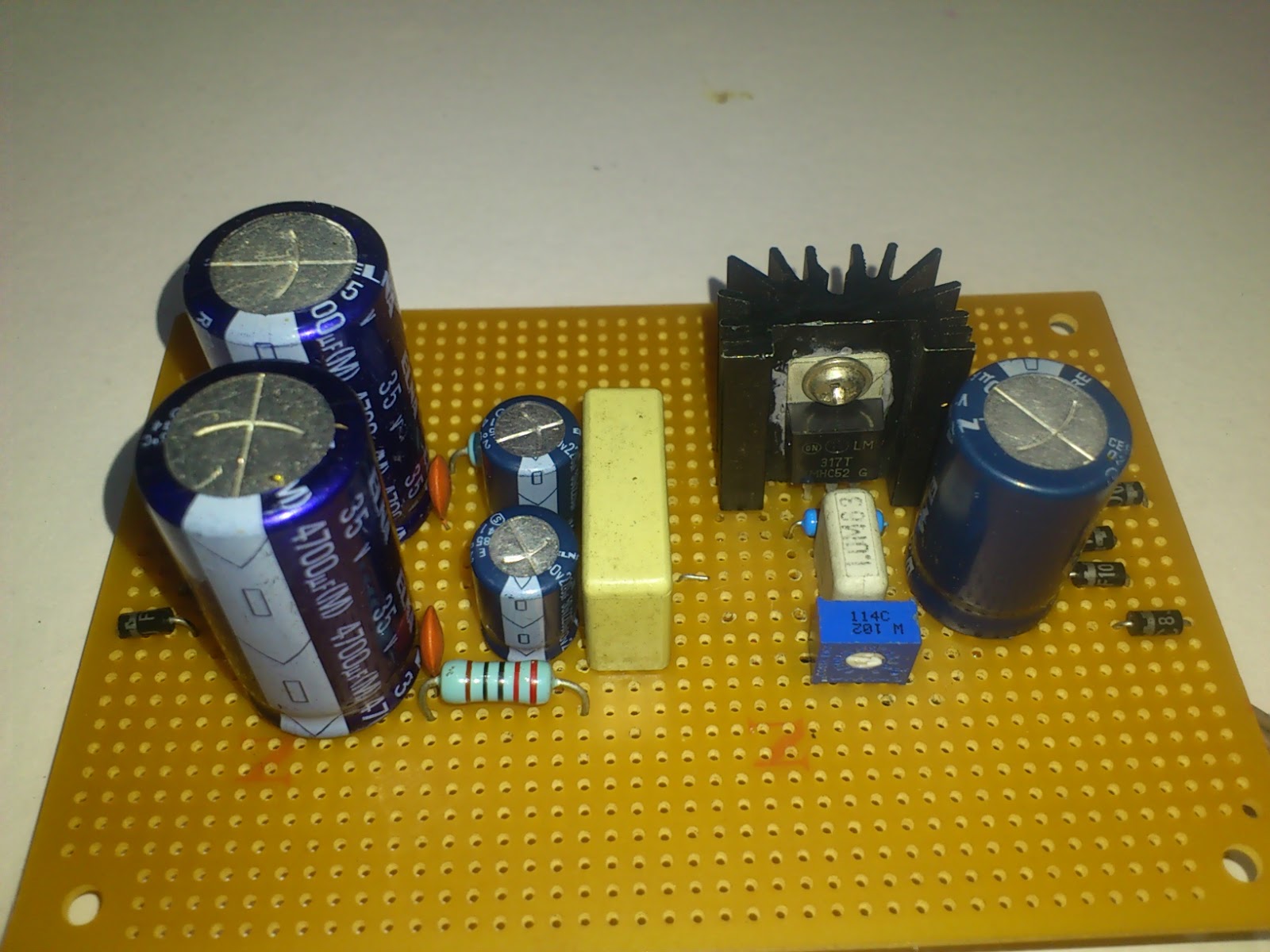

บอร์ดภาคจ่ายไฟ

หลังจากนั้นก็พยายามจัดวางให้ลงกล่อง

เสร็จแล้วลองจ่ายไฟเข้า ทดสอบว่ามีไฟออกที่ลำโพงหรือไม่ (ต้องไม่มี)

เนื่องจากแอมป์ตัวนี้ออกแบบโดยให้ไม่ต้องปรับแต่งอะไร ไม่ต้องปรับกระแสไฟ DC เข้า หรือกระแสไบอัส ง่ายดีผมชอบ ดังนั้นเมื่อประกอบเสร็จก็ต่อไฟใช้งานได้เลย หลังจากประกอบเสร็จแล้วลองจ่ายไฟเข้าบอร์ดทดสอบไม่มีปัญหาใดๆ ใช้งานได้ปกติ ฟังครั้งแรกเสียงที่ได้ดีครับ ให้ลายละเอียดดีมาก สำหรับหูตะกั่วคนแก่อย่างผม แต่เทียบกับต้นฉบับได้หรือปล่าวไม่รู้เพราะไม่เคยฟัง..555 แนะนำเลยครับเป็นแอมป์ราคาประหยัดที่น่าสนใจตัวนึง ใครที่ลองทำแล้วมีปัญหา  สอบถามมาได้ แต่คงช่วยได้ไม่มากนักเพราะตัวเองก็ไม่ค่อยรู้เรื่องเท่าไหร่...ยินดีครับ...

การวางลำโพงสำหรับฟังเพลง (ของผม)

การวางลำโพงที่จะให้เสียงได้ดีมีมิติ (บ้าง) เป็นเรื่องสำคัญสำหรับการดูหนังและฟังเพลง เพราะจะทำให้เพิ่มอรรถรสในการฟังขึ้นอีกมาก และปัญหาหลักสำหรับชาวบ้านแบบผม อยู่คอนโดห้องเล็กๆ คือมีพื้นที่จำกัด ห้องที่ใช้ดูหนังฟังเพลงเป็นห้องที่ใช้รวมทั้งนอนและพักผ่อน (เก็บของรกเข้าไปอีก) เพราะฉะนั้นเรื่องการวางตามสัดส่วนที่ถูกต้องอย่างสูตรต่างๆ นั้นใช้กับห้องนี้ไม่ได้ และชุดเครื่องเสียงที่ไม่มีมาตรฐานของผมมันไม่สามารถทำตามแบบที่หาอ่านดูจากเวปเครื่องเสียงทั่วๆ ไป ก็เลยใช้วิชาคาดเดาเอาโดยอาศัยเอาตัวอย่างจากบทความต่างๆ ที่ดูแล้วน่าจะเป็นไปได้มาผสมกัน แล้วทดลองตามแบบเฉพาะของผมขึ้นมา เพราะคิดว่าอาจมีหลายท่านคงประสบปัญหาเหมือนกัน (ห้องผมกว้าง 3.5 เมตร ยาว 5 เมตร 2.60 สูง ผนังปูน สามด้าน ด้านหลังเป็นกระจกติดม่าน)

แคบ เล็ก รก มีครบทุกองค์ประกอบของห้องที่แย่

1. วางลำโพงซ้าย-ขวากึ่งกลางของห้อง ห่างกันประมาณ 150 cm. ห่างผนังหลัง 60 cm. เปิดเพลงที่เน้นเสียงเบสหรือกลอง แล้วฟังดูถ้าเบสบวมก็ขยับถอยห่างจากผนังหลังออกมา ถ้าบางไปก็ดันเข้าหาผนัง ลองดูจนได้จุดที่ฟังแล้วชอบที่สุด ไม่ต้องสนใจเสียงอื่นฟังเฉพาะเสียงเบสอย่างเดียว ยึดเอาตำแหน่งที่เห็นว่าดีที่สุด อาจจะมีโด่งบ้างหรือบวมบ้างก็ต้องยอม เพราะปัญหาอาจมาจากสภาพของห้องเรา มันแก้ยาก อาจต้องใช้อุปกรณ์พวกรูมจูมทั้งหลาย ราคาแพงไม่ไหว

2. ใช้เพลงที่เสียงเป็นกลางเสียงนักร้องและเสียงดนตรีคมชัด ที่สำคัญต้องบันทึกเสียงมาดีแบบออดิโอไฟล์ จะทำให้ฟังได้ง่ายขึ้น พวกเพลงอะคูสติกหรือที่ใช้เครื่องดนตรีน้อยชิ้น นักร้องร้องเพลงอยู่ตรงกลางเวที เพราะเราต้องการจะฟังตำแหน่งของเสียงร้องให้ชัดเจน (เพลงที่ผมใช้คือ Holly Cole trio ชุด Don't smoke in bed กับ Jennifer warnes ชุด The hunter) ค่อยๆ ขยับลำโพงซ้าย-ขวาออกห่างออกจากกัน ทีละ 5 ซม. แล้วฟังดูให้ตำแหน่งเสียงนักร้องอยู่ตรงกลางระหว่างลำโพงทั้งสองข้าง เมื่อได้แล้วทีนี้หันมาให้ความสนใจตำแหน่งเสียงดนตรี ว่าสามารถฟังแล้วแยกแยะตำแหน่งได้ชัดเจนหรือไม่ ถ้ายังเกาะกลุ่มรวมเป็นกระจุกก็ขยับออกห่างไปทีละนิดจนได้เสียงแยกจากกันชัดเจน มีความเข้มข้นของชิ้นดนตรีที่เล่น แต่ทั้งนี้เสียงนักร้องต้องอยู่ตรงกลางเหมือนเดิมด้วย
3. เมื่อได้เสียงโดยรวมเป็นที่พอใจระดับนึงแล้ว คราวนี้เปิดเพลงใหม่ฟัง อย่าใช้เพลงเดิม เพื่อความหลากหลายที่หูจะได้ไม่ชินกับเพลงเดิม ถ้าฟังแล้วรู้สึกว่าเสียงร้องยังไม่มีโฟกัสให้ค่อยๆ เอียงหน้าลำโพงทั้งสองข้างเข้าหากัน (TOE-IN) จนได้เสียงที่ดีที่สุด ในการโทอินลำโพงทั้งสองข้างไม่จำเป็นต้องเท่ากัน ให้ยึดเอาจากเสียงที่ได้เป็นหลัก การโทอินอาจต้องมีการขยับเข้า-ออกร่วมด้วย ขึ้นอยู่กับเสียงที่เราฟัง ทำทีละนิดนะครับ บางเวปแนะนำขยับทีละมิลลิเมตรกันเลย

ก็ประมาณนี้นะครับสำหรับการวางของผม เสียงโดยรวมมีความเป็นสเตอริโอ คือมีมิติเพิ่มขึ้น เสียงร้อง เสียงดนตรีแยกแยะได้พอสมควร ขึ้นอยู่กับเพลงที่ใช้ฟังด้วย ถ้าบันทึกมาแย่ก็จะไม่รู้สึกอะไร เพราะยังไงมันก็มั่วๆ แบนๆ อยู่ยังงั้น เมื่อจัดวางตำแหน่งลำโพงในการฟังเพลงได้ดีแล้ว ต่อไปจะเป็นการเซ็ตลำโพงสำหรับดูหนังบ้าง โดยเพิ่มจาก 2 แชลแนลเป็น 5 แชนแนลครับ

ส่วนข้อความต่อไปนี้ผมคัดลอกบางส่วนมาจากเวป hifitower.co.th จะได้เข้าใจเพิ่มขึ้นอีกครับ (ขอขอบคุณ เวป hifitower.co.th ด้วยครับ)

1.ใช้เพลง I Fall In Love Too Easily ซึ่งเป็นแทรคที่ 1 เพลงแรกอยู่ในอัลบั้มชุด Love Songs (Columbia/Legacy 493389 2) ของ Miles Davis เป็นเพลงตัวอย่างในการทดสอบ
2.แนะนำให้ฟังเฉพาะท่อนขึ้นต้นช่วงตั้งแต่ 0:00-0:25 นาทีก็พอ เพลงดังกล่าวจะเริ่มต้นขึ้นด้วยเสียงเปียโนที่ดังขึ้นตรงตำแหน่งของลำโพง ข้างซ้ายพอดีๆ ในขณะเดียวกันจะมีเสียงอะคูสติก-เบสดังขึ้นมาพร้อมๆ กับเสียงเปียโน แต่อยู่ในตำแหน่งที่เยื้องมาทางขวามือใกล้ๆ กับตำแหน่งของลำโพงข้างขวา เสียงอินโทรฯ ที่บรรเลงโดยเปียโนและอะคูสติก-เบสจบลงในขณะที่นาฬิกาบนหน้าปัดเครื่องเล่น ซีดีบอกเวลาเท่ากับ 0:12 นาที พร้อมๆ กับปิดท้ายด้วยเสียงรัวฉาบเบาๆ ดังขึ้นตำแหน่งตรงกับลำโพงด้านขวาช่วงสั้นๆ ก่อนที่ทุกเสียงจะหยุดลงที่เวลา 0:15 นาที หลังจากที่เสียงรัวฉาบจบลงเพียงไม่กี่วินาที คุณก็จะได้ยินเสียงโซโลมิวต์-ทรัมเป็ตดังขึ้นในตำแหน่งที่อยู่ระหว่างลำโพง ทั้งสองข้างเยื้องไปทางลำโพงขวาเล็กน้อยอย่างชัดเจน เสียงของทรัมเป็ตจะดังอยู่ในตำแหน่งที่ใกล้เคียงกับตำแหน่งของเสียงอะคูสติ ก-เบสที่เริ่มดังขึ้นหลังจากที่เสียงทรัมเป็ตปรากฏตัวออกมา ในขณะเดียวกันนั้นที่ลำโพงด้านซ้ายก็ยังมีเสียงเปียโนดังอยู่ในตำแหน่งเดิม คุณจะต้องขยับลำโพงทั้งสองข้างให้ห่างจากกันออกไปจนกว่าจะสามารถฟังแยกแยะ ตำแหน่งของเสียงดนตรีแต่ละเสียงที่ชัดเจนตรงตามตำแหน่ง จึงถือว่าเป็นระยะห่างที่เหมาะสมสำหรับลำโพงและชุดเครื่องเสียงของคุณ
3.จะเกิดอะไรขึ้นถ้าขยับลำโพงทั้งสองข้างออกห่างจากกันมากเกินไป.?
ถ้า ระยะระหว่างลำโพงทั้งสองข้างห่างจากกันมากเกินไปจะทำให้เสียงอะคูสติก-เบส กับเสียงทรัมเป็ตขาดความชัดเจนของตำแหน่งเสียงลงไป และทำให้ความรู้สึกชัดเจนของเสียงอะคูสติก-เบสกับเสียงของทรัมเป็ตลดลงไป ด้วย และถ้าคุณวางลำโพงทั้งสองข้างห่างกันมากๆ จะทำให้เสียงของอะคูสติก-เบสกับเสียงของทรัมเป็ตขาดความเข้มข้นของตัวเสียง ลงไป (เสียงจะเบาลง) เมื่อเทียบกับเสียงของเปียโนที่ดังอยู่ที่ตำแหน่งลำโพงด้านซ้าย
4.แล้วจะเกิดอะไรขึ้นถ้าขยับลำโพงทั้งสองข้างเข้าใกล้ชิดกันมากเกินไป..?
จะ ทำให้ตำแหน่งของเสียงอะคูสติก-เบสกับเสียงของทรัมเป็ตชิดกันมากขึ้นจนอาจจะ ถึงขั้นซ้อนทับกันถ้าคุณวางลำโพงทั้งสองข้างอยู่ในตำแหน่งที่ชิดกันมากๆ ผลเสียอีกประการหนึ่งก็คือจะทำให้น้ำเสียงโดยรวมออกมาทึบไม่โปร่งใส

ปรีแอมป์หลอด 6dj8 แบบง่ายๆ

บังเอิญท่องเวปไปเจอวงจรปรีแอมป์ที่เค้าทำขาย http://www.haodiy.net//a/jishuwenzhang/danjidiy/qianjidiy/2012/0830/534.html แต่ดันเป็นภาษาจีนอ่านไม่ออก ได้แต่ดูตัวหนังสือในวงจรที่เป็นภาษาอังกฤษ ดูแล้วไม่น่ายาก เดาเอา มีลายปริ้นแผ่น pcb ให้ด้วย

เท่าที่ดูอุปกรณ์ที่ใช้หาซื้อได้ง่าย แล้วหลอดก็เป็นเบอร์ 6DJ8 ที่ผมมีเก็บไว้อยู่แล้ว เลยอยากลองทำดูบ้าง ที่เค้าทำไว้เป็นแบบใช้ 2 หลอด แต่เนื่องจากต้องการประหยัดผมเลยใช้แค่หลอดเดียว เพราะคุณสมบัติของหลอดนี้เป็น Dual คือมี 2 ข้างในหลอดเดียวจึงสามารถนำมาใช้เป็นแบบสเตอริโอได้ การต่อผมใช้แบบ Hardwire เหมือนเดิม คือไม่มีแผ่นวงจร และเน้นอุปกรณ์ที่ไม่ต้องไฮเอนด์เหมือนชาว DIY เทพๆ ทั้งหลายใช้กัน อุปกรณ์และค่าต่างๆ ก็ตามวงจรเลยครับ ภาคจ่ายไฟหม้อแปลงธรรมดา 24-0-24v ตัวเล็กประมาณ 200 ma และ f.l. สำหรับจุดหลอด 6.3v ใช้ 9-0v ประมาณ 1 am ส่วนโวลุ่มมีการเปลี่ยนค่าจาก 100k มาเป็น 50k เพราะผมไม่มีเลยใช้ที่มีอยู่นี้ไปก่อน ไว้มีเวลาหาซื้อใหม่ได้ค่อยเปลี่ยน หลังจากประกอบเสร็จ ลองต่อไฟเข้าดูไม่มีควันขึ้น ก็จัดการเชื่อมสายสัญญาณเข้าแอมป์กับเครื่องเล่น CD เปิดสวิทช์ ไม่มีเสียงจี่หรือฮัมดังๆ (มีฮัมเบาๆ ถ้าเอาหูแนบลำโพงถ้านั่งห่างออกมาไม่ได้ยิน) แล้วลองหมุนโวลุ่ม โอเคมีเสียง ฟังเพลงได้แล้ว และเหมือนเดิมเสียงดีรึปล่าว..? อันนี้ไม่รู้ แต่ฟังดูก็เพราะดีสำหรับผมน่ะครับ ดูภาพประกอบยังไม่มีเคสใส่ ฟังแบบเปลือยไปก่อน ลองทำเล่นดู ไม่ยาก และราคาถูกครับ (หลอดที่ใช้ด้วยกันได้มี 6DJ8/E88CC/6922/ECC81/12AT7)

อุปกรณ์ด้านล่างมีแค่นี้

ภาคจ่ายไฟ

ต่อสายทั้งหมดเข้าด้วยกันก่อนจ่ายกระแสไฟเข้าเครื่อง

ต่อเข้ากับพาวเวอร์แอมป์และเครื่องเล่น CD ทดสอบเสียง
